Необходимость обеспечения водой частного участка на постоянной основе возникает в том случае, если в доме проживает большая семья и имеется собственная скважина или колодец. В этом случае подспорьем станет насосная станция своими руками, которая обеспечит подъем воды с глубины в систему водопровода.

Преимущества установки на колодец или скважину такой системы:

  • Бесперебойная подача воды ко всем точкам водоснабжения из колодца или глубинной скважины;
  • Постоянное оптимальное давление в системе водопровода и отличный напор без воздушных пробок;
  • Возможность работы насосной станции без электроснабжения короткий промежуток времени с помощью гидроаккумулятора (гидробака) (в случае аварийной ситуации в электросети);
  • Сравнительно малый вес оборудования и скромные габариты, что упрощает установку и монтаж агрегата;
  • Мобильность оборудования, что позволяет экономить пространство и устанавливать саму помпу в любом месте, лишь используя в колодце или скважине поверхностный эжекторный насос (погружной для насосной станции на колодец не подойдёт).

Кроме того, именно этот погружной насос благодаря оптимальной работе реле давления будет включаться и выключаться автоматически, что существенно продлит срок службы агрегата.

Важно: качественно собранная по схеме насосная станция избавит вас от необходимости постоянно переносить ведра с водой от колодца к дому.

Комплектация насосной станции

насосная станция своими рукамиДля того чтобы правильно провести сборку насосной станции по схеме и провести её монтаж, следует понимать, что именно входит в комплект агрегатного оборудования для колодца или скважины

Для того чтобы правильно провести сборку насосной станции по схеме и провести её монтаж, следует понимать, что именно входит в комплект агрегатного оборудования для колодца или скважины. Итак, основными элементами, обеспечивающими перекачку воды в систему водопровода, являются:

  • Поверхностный эжектроный насос (не погружной) с основным и резервными помпами. Такой агрегат способен поднимать воду с глубины до 10 метров, что для колодца является оптимальным. При этом в сам колодец опускается только водозаборный шланг. Сам насос устанавливается снаружи.
  • Сетка фильтра и обратный клапан.
  • Гидроаккумулятор (резервуар ёмкостью от 20 до 500 литров). Такой гидробак поделен внутри на две части специальной мембраной. При этом одна часть предназначена для воды, вторая — для воздуха.
  • Реле давления и манометр.
  • Пластиковые трубы (ПВХ) и стальные фитинги для соединения всех элементов.

Важно: именно трубы ПВХ являются оптимальным вариантом для подключения к насосной станции. Такие трубы водопровода отлично выдерживают температурные перепады и не лопаются на морозе.

Самостоятельная сборка домашней насосной станции

насосная станция с погружным насосом своими рукамиСбору насосной станции проводят в сухую и тёплую погоду, чтобы иметь возможность не торопясь и правильно подключить все элементы и при этом провести установку агрегата по всем правилам

Сбору насосной станции проводят в сухую и тёплую погоду, чтобы иметь возможность не торопясь и правильно подключить все элементы и при этом провести установку агрегата по всем правилам. Кроме того, после монтажа установки нужно будет и протестировать её, что также потребует некоторого усердия и времени. А выполнять работу придётся на улице.

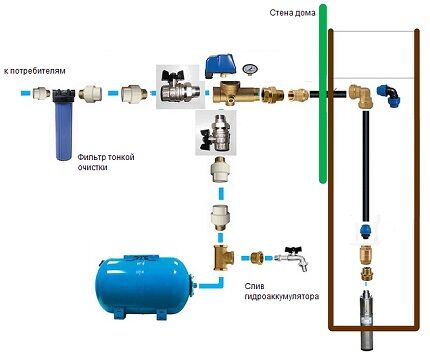

Схема простой сборки бытовой насосной станции такова:

  • На заборный шланг монтируем фильтровальную сетку и обратный клапан. Эта часть насосного оборудования будет погружаться в колодец. Сетка предотвратит попадание мусора в насос.
  • Второй конец трубы подключается к насосному входному патрубку.
  • Второе выходное отверстие помпы соединяется с гидроаккумулятором.
  • А уже сам гидробак соединяем с системой водопровода.

Такая схема сборки является надёжной и обеспечивает длительную работу системы без сбоев и поломок. Сделать такое оборудование достаточно просто.

Принцип работы установки

как сделать насосную станцию своими рукамиНасос, включенный в сеть, забирает из источника воду и перекачивает её гидроаккумулятор (гидробак) до тех пор, пока его часть, предназначенная для воды, не будет наполнена полностью

Работа насосной станции, монтаж которой можно сделать правильно и самому, происходит в таком порядке:

  • Насос, включенный в сеть, забирает из источника воду и перекачивает её гидроаккумулятор (гидробак) до тех пор, пока его часть, предназначенная для воды, не будет наполнена полностью. В этот момент мембрана сжимает воздух, освобождая место для воды максимально.
  • В момент включения точки забора воды в доме насос остается невключенным, а вода поступает из гидроаккумулятора в систему. Происходит это до тех пор, пока в баке находится достаточное количество воды. Но как только воды покидает полость бака, мембрана возвращается в первоначальное положение и давление в баке падает. Это дает сигнал установленному реле давления, после чего насос срабатывает на включение и снова наполняет ёмкость бака.

Важно: реле давления в тандеме с гидроаккумулятором избавляют систему водопровода от гидравлического удара в системе и защищают насос от постоянной нагрузки. Агрегат работает по необходимости, что сокращает количество циклов включения/выключения, а значит, предотвращает износ оборудования. Если сделать монтаж установки именно по такому принципу, то насос отработает свой полный срок без сбоев и нареканий.

Установка насосной станции

насосная станция установкаПомимо схемы сборки станции своими руками существует еще и схема установки оборудования

Помимо схемы сборки станции своими руками существует еще и схема установки оборудования. Поскольку под агрегат нужно подготовить надёжную опору. В роли такой опоры могут выступить как цементная подушка-фундамент, так и простая бетонная плита или деревянный щит.

Для установки и монтажа насосной станции подготавливают площадку, снимая верхний слой грунта на глубину 5-7 см. Почву трамбуют и укладывают туда слой песка. Его также хорошо уплотняют. Сверху щебень — и снова трамбовка.

Важно: если вы будете использовать деревянный щит для установки насосной станции, то дерево стоит обработать антисептиком.

На деревянный щит монтируются два поперечных деревянных бруса сечением 150-100 мм. Расстояние между ними должно соответствовать расстоянию между ножками насоса.

Саму насосную станцию крепят болтами к деревянным брусьям. При этом отслеживают уровень установки. Перекосов быть не должно.

Включение агрегата

как сделать насосную станцию из насосаЕсли агрегат работает без выключений, а вода в гидробак поступает с воздухом. В этом случае следует просмотреть место стыка сетчатого фильтра с трубой

После установки насосной станции осталось включить её и протестировать. Возможно, при первом запуске будут обнаружены некоторые неполадки. Устранить их можно правильно и быстро при помощи рекомендаций профессионалов.

  1. Так, если насос запустился, но при этом воды не наполняет бак, а давление на нуле. В этом случае необходимо полностью удалить воздух из всасывающего шланга. При необходимости проверить целостность мембраны гидробака и расправить её.
  2. Если агрегат работает без выключений, а вода в гидробак поступает с воздухом. В этом случае следует просмотреть место стыка сетчатого фильтра с трубой. Кроме того, нужно осмотреть водозаборную трубу на наличие дыр. Если есть зазоры, их необходимо закрыть герметиком.
  3. Если воды выливается из насоса и не попадает в систему водоснабжения. Здесь проблема может быть в обратном клапане. Стоит проверить правильность его установки. В этом поможет специальная стрелка, нарисованная на корпусе обратного клапана.

Таким образом, самостоятельная сборка домашней насосной станции является делом простым и быстрым.
