Многие владельцы коттеджей и дачных домиков желают украсить кровлю интересной деталью – флюгером. Они давно популярны в странах Западной Европы, но и у нас все больше домовладельцев не против обзавестись таким указателем направления и силы ветра. Конечно, для этого существуют современные приборы, но флюгер является элементом экстерьера, придающим зданию уникальный вид: по фигурке на вершине крыши дом можно легко отличить от многочисленных соседних строений. Кроме того, он может предостеречь от задувания дымовой трубы или служить молниеотводом. Сегодня можно заказать или купить все, что необходимо для оформления дома, но оригинальный самодельный флюгер будет не только украшением, но и предметом гордости домашнего мастера. О том, как сделать флюгер своими руками – в следующих строчках статьи.

Данная конструкция может быть изготовлена из различных материалов: раньше для этого использовалось дерево, но чаще всего выбирали все-таки металл. Пригодна и сталь, но в идеале это должна быть листовая медь: она не подвержена коррозии и привлекательно блестит на солнце. Такая фигурка на крыше прослужит дольше деревянной, так как даже влагостойкая фанера, обработанная дополнительно водоотталкивающей эмалью, не может долго сопротивляться постоянно меняющейся погоде, атмосферным осадкам и сильному ветру.

Среди современных материалов стоит уделить внимание пластику: он обладает малым весом и не ржавеет. Из пластиковых панелей можно вырезать заранее спроектированные и вычерченные на бумаге детали. Для изготовления некоторых из них применяют даже пустые пластиковые бутылки. Но такой флюгер можно укрепить только на дачный домик: для стильного загородного коттеджа он не пригоден. Необходимы более дорогие материалы.

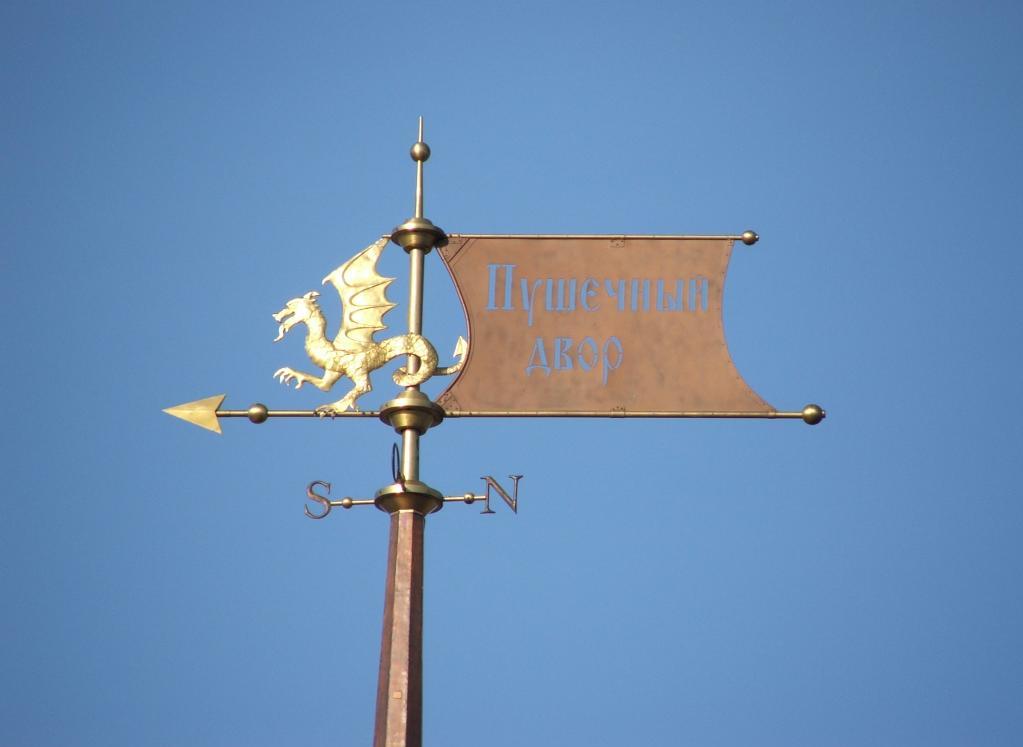

флюгер

Не так давно флюгер был одним из самых необходимых атрибутов – только с его помощью можно было определить скорость и силу ветра

Изготовление флюгера своими руками выполняется с помощью обычных слесарных или столярных инструментов, пригодных для обработки металла, дерева или пластика. Дерево (фанеру) и пластик можно обрабатывать электролобзиком со специальной пилочкой, напильником, наждачной бумагой. Отверстия изготавливаются дрелью со сверлами необходимого диаметра. Для обработки металла также понадобятся соответствующие пилки для лобзика, специальные ножницы, болгарка. Чаще всего такой набор инструментов всегда есть в любом доме.

варианты дизайна

Популярные варианты дизайна: знаки зодиака, мифические животные, символы, шутливые сюжеты

Принцип конструкции очень прост: простейшую можно создать из металлического флажка, снабженного противовесом. Меняющееся направление ветра разворачивает флажок с противовесом вокруг вертикальной оси. Для того чтобы было проще определить направление ветра, в нижней части горизонтально крепится роза ветров в виде двух перекрещенных пластин с буквенными указателями сторон света. Для визуального определения силы ветра можно сконструировать своими руками флюгер с пропеллером: чем выше скорость ветра, тем быстрее крутится пропеллер, что хорошо заметно с земли. Применяется для этого также вертикальная пластина, свободно качающаяся в одной плоскости: по величине угла отклонения ее от вертикали можно также судить о силе ветра.

Форма флюгера

Форма флюгера может быть любой: это зависит от желания владельцев дома и стиля экстерьера

Форма может быть практически любой. Наиболее популярная у нас – в виде петушка на спице. С древних времен он считается оберегом. Но вот, для примера, другие варианты: парусник, кот, стрекоза, мальчик с трубой… Фигура выбирается в зависимости от личных предпочтений, и ограничений при этом нет никаких. Что касается размеров: стандартных не существует, но принято придерживаться 400 мм в высоту и 700-800 мм в длину для коттеджа, а для беседки или дачи габариты выбираются меньшими.

Это важно знать: главное, что нужно выполнить, мастеря флюгер своими руками – чертежи. По ним изготавливают все детали конструкции.

Контур деталей

Контур деталей вначале вычерчивается на бумаге, после чего переносится на металл

В соответствии с чертежами изготавливается опора, для чего потребуется металлическая труба длиной 125 мм, диаметром 13 мм. В ее верхней части необходимо нарезать резьбу для крепления крышки. В нижней части опоры устанавливается подшипник. Чтобы флюгер можно было прочно закрепить на крыше, необходимы четыре металлические полосы, согнутые под углом 90 градусов: одной частью они фиксируются к опоре, а другой – непосредственно к кровельному материалу. При этом выступающие части полос не должны мешать вращению деталей вокруг своей оси.

Крышка изготавливается из стали (лучше для всех деталей, кроме флажка, использовать нержавеющую), на внутренней стороне ее нарезается резьба аналогичная резьбе, выполненной на корпусе. Принято устанавливать на верхней части крышки декоративный элемент, называемый «розой ветров». По сути, это сложенные накрест под прямым углом длинные трубки небольшого диаметра, на краях которых привариваются буквы, обозначающие стороны света. Для предотвращения попадания влаги в подшипник в верхней части корпуса должен быть укреплен колпак.

Конструкция флюгера

Конструкция флюгера состоит из подвижных и неподвижных деталей

Главная деталь – флажок, также может быть изготовлена из нержавейки, но, как уже говорили, более предпочтительной является листовая медь. Оба эти материала устойчивы к атмосферной влаге, но медь смотрится богаче, а, кроме того, на ней можно выполнить чеканку. Фигура флажка вырезается из листового материала после того, как ее контур будет перенесен на него с чертежа. Резку можно осуществить с помощью электролобзика или ножниц по металлу. Все острые кромки обрабатываются напильником. Фигурка будет иметь более выразительный вид, если некоторые детали выделить с помощью чеканки. Медь – мягкий материал и такая обработка придаст флюгеру некоторую объемность и привлекательность.

Дачный домик также достоин того, чтобы на его вершине красовался флюгер оригинальной модели. В данном случае нет смысла использовать дорогие материалы. Гораздо интереснее, если в конструкцию будет заложен какой-либо дополнительный динамичный элемент. Например, это может быть фигурка лошади, приводимой в движение передающей деталью от вращающегося пропеллера или клюющая птичка. Изготовление таких флюгеров требует проявления творческой фантазии. Воплотить задуманное проще всего с помощью такого материала, как влагостойкая фанера. Колесо пропеллера вырезается ножницами по металлу из жести. Отгибанием краев материала формируются лопасти. Деревянные подвижные детали следует соединять не жестко, чтобы динамика не нарушалась. Обязательно следует окрасить их эмалью для наружных работ.

Применение такой динамичной конструкции оправдано тем, что высота дачных домиков, как правило, ниже, чем коттеджей, что позволяет хорошо рассмотреть вращающийся декоративный элемент. Кроме эстетических качеств, он будет полезен для отпугивания птиц, портящих урожай.

Флюгер для дачи

Флюгер для дачи может иметь дополнительные подвижные детали

Помимо фанеры, садовый флюгер можно изготовить из пластиковых бутылок: разрезав одну из них специальным образом, получаем крыльчатку пропеллера. Флюгарка вырезается также из корпуса бутылки. Насадив все это на металлический прут, закрепляем его на вершине домика. Другой вариант еще проще: достаточно обрезать горлышко и днище бутылки, закрепив оставшуюся часть на вертикальном стержне асимметрично. Ветер будет разворачивать такую трубу и таким образом можно будет определить его направление.

После рассказа о том, как сделать флюгер, необходимо ознакомиться с тем, как следует его устанавливать на крыше. Необходима правильная ориентация по сторонам света, для чего требуется применить компас. Совместив буквенный указатель N (nord) флюгера с фактическим направлением стрелки компаса на север, можно получить довольно точный прибор.

Прикрепив с помощью сварки или болтового соединения к неподвижной части стальную проволоку диаметром 8-10 мм, другой ее конец необходимо углубить на полтора-два метра в землю. Таким образом можно получить эффективный громоотвод.

Процесс установки технически не сложен, но есть моменты, на которые стоит обратить внимание. Самое главное – при этом не должна пострадать герметичность кровли, поэтому, если есть выбор, следует крепить флюгер к той ее части, которая не ответственна за это. Например, подходит колпак вентиляционной или печной трубы, если толщина его металла более полутора миллиметров. В случае, если приходится устанавливать непосредственно на деталь конька, крепежные детали будут иметь другой вид: потребуется всего две, но более толстые пластины, согнутые под соответствующим углом.

специальные детали крепления

Флюгер для установки на коньке имеет специальные детали крепления

Требуется запастись дополнительными инструментами и приспособлениями: понадобится лерка, заклепочник с заклепками, прогонка, шайбы, гайки, гаечный ключ.

Весь процесс можно разделить на несколько этапов:

  1. В колпак вентиляционной (печной) трубы по диагонали устанавливается раскос-кронштейн. Для этого металлическая полоска двухмиллиметровой толщины загибается с двух концов. Крепится кронштейн при помощи заклепочника и заклепок.
  2. В колпаке трубы подготавливают отверстие, соответствующее диаметру стержня.
  3. На конце стержня при помощи лерки необходимо нарезать резьбу.
  4. Стержень следует вставить в отверстие, проделанное в колпаке. После этого на стержень надевается шайба и накручивается гайка.
  5. Закручивается в раскос стержень флюгера, устанавливается соответственно сторон света указатель розы ветров.
  6. Чтобы стойка надежно была прикреплена к раскосу, на конец стержня вставляется дополнительная шайба и накручивается гайка.
  7. Подвижная часть должна вращаться свободно, для чего к флюгеру крепится шариковый радиальный подшипник № 1000099, соответствующий ГОСТу. Диаметр его внутреннего кольца равен 9 мм, наружного – 20 мм. Корпус стойки флюгера подбирается в соответствии с наружным диаметром подшипника.
Флюгер из меди с чеканкой

Флюгер из меди с чеканкой может быть настоящим произведением искусства

При проектировании и изготовлении деталей, их креплении друг к другу и крыше дома необходимо делать все с как можно большим запасом прочности, так как флюгер будет практически постоянно испытывать значительные ветровые нагрузки. Все трущиеся детали следует обильно смазать литолом или солидолом. В дальнейшем следует периодически осматривать состояние этой детали экстерьера здания и обновлять смазку, подтягивать винты (гайки) в месте крепления проволоки громоотвода.

флюгер-кошка

“Целься в Луну, даже если промахнешься, все равно останешься среди звезд…”

Изготовление флюгера собственными силами – вполне возможное дело, но все же лучше поручить его специалистам. Во-первых, надежно соединить детали из металла (в частности – из нержавеющей стали) под силу далеко не каждому. Во-вторых, монтажные работы на крыше связаны с определенным риском. Специалисты выполнят эту работу и надежно укрепят конструкцию. Она будет долгие годы украшать кровлю дома, радуя его хозяев и гостей.
